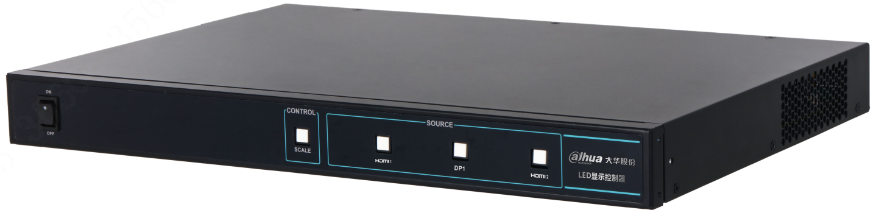

系统参数

主处理器  FPGA

按键   4个，SCALE：全屏缩放、点对点显示切换按键；HDMI1：HDMI1输入源按键；DP1：DP1输入源按键；HDMI2：HDMI2输入源按键

功能参数

带载能力

520万像素，最宽8188，最高4320，单网口最大带载65万像素

缩放

输入源宽或高≤4096时，点对点、全屏缩放均支持；输入源宽或高＞4096时，仅支持点对点显示

输出画面数

最多2画面拼接处理

视频处理

支持多台同步；支持多图层：点对点、全屏缩放、左右屏、上下屏、辅助屏、画中画、跑马屏

采集位深

8bit、10bit、12bit

采样格式

支持RGB8:8:8、YUV4:4:4、YUV4:2:2

采集分辨率

支持的预设分辨率（默认P制帧率60）HDMI1：1280×1024、1440×900、1600×1200、1920×1080、1920×1200、2048×1536、3840×1080、3840×2160、4096×2160；DP1：1280×1024、1440×900、1600×1200、1920×1080、1920×1200、2048×1536、3840×1080、3840×2160、4096×2160；HDMI2：1280×1024、1440×900、1600×1200、1920×1080；支持自定义分辨率（自定义宽度和高度，最宽8188，最高4320）

亮度调节

支持亮度手动和自动调节

预存画面

支持设置LED屏预存画面，可设置异常处理方式以及开机画面

画面控制

支持显示纯色、线条、灰阶的测试图像，以及黑屏、锁定画面等功能

冗余配置

支持输出网口冗余配置，实现主备切换

监测功能

支持电压、温度监测，及误码率检测

智能除湿

支持手动、自动除湿

指示灯

信号输入源指示灯的状态：指示灯长亮表示选择使用该通道并且有信号源接入；指示灯闪烁表示选择使用该通道但是无信号源接入；指示灯灭表示未选择使用该通道。

接口

USB接口

1个（预留用于蓝牙控制）

网络接口

9个，1个百兆网口，连接PC通讯，实现配置和升级；8个千兆网口，用于连接接收卡

RS-232接口

1个，可用于连接中控设备和调试使用。（复用接口，中控功能预留）

HDMI接口

3个；HDMI1为HDMI2.0信号输入；HDMI2为HDMI1.3信号输入；HDMI OUT为HDMI1或DP1信号环出

DP接口

1个，DP1为DP1.2输入

光探头接口

1个，4针航空头，光探头接口（选配）

音频接口

1个3.5mm音频接口，用于音频输出（预留）

常规参数

供电方式

100–240VAC, 50–60Hz, 1.9A

功耗

≤20W

工作温度

-10℃～+55℃

工作湿度

10%～95%RH（无凝结）

储存温度

-20℃～+70℃

储存湿度

0%～95%RH（无凝结）

产品尺寸

440mm×44mm×300mm（宽×高×深）

包装盒尺寸

563mm×56mm×330mm（宽×高×深）

毛重

4.0kg

净重

2.5kg
